Dalam lingkungan bisnis yang semakin kompleks dan dinamis, perusahaan dituntut untuk memiliki proses bisnis yang jelas, terstruktur, dan mudah dipahami oleh berbagai pihak. Salah satu standar yang paling banyak digunakan untuk memodelkan proses bisnis adalah BPMN (Business Process Model and Notation). Melalui notasi BPMN, organisasi dapat memvisualisasikan alur kerja secara sistematis, konsisten, dan mudah dianalisis.
Artikel ini membahas secara komprehensif mengenai notasi BPMN, jenis-jenisnya, serta fungsinya dalam pemodelan proses bisnis.
Apa Itu BPMN?
Business Process Model and Notation (BPMN) adalah standar internasional yang digunakan untuk memodelkan proses bisnis dalam bentuk diagram visual. BPMN dikembangkan oleh Object Management Group (OMG) dengan tujuan menyatukan pemahaman antara pihak bisnis dan teknis terhadap suatu proses.
BPMN dirancang agar:
- Mudah dipahami oleh stakeholder non-teknis
- Tetap cukup detail untuk kebutuhan analisis dan implementasi sistem
- Menjadi jembatan antara desain proses bisnis dan pengembangan aplikasi
Mengapa Notasi BPMN Penting dalam Proses Bisnis?
Notasi BPMN berperan penting dalam memastikan proses bisnis terdokumentasi dengan baik dan dapat dieksekusi secara konsisten. Dengan BPMN, perusahaan dapat:
- Memahami alur proses secara end-to-end
- Mengidentifikasi bottleneck dan inefisiensi
- Menstandarisasi proses lintas divisi
- Menjadi dasar pengembangan dan automasi sistem
Tanpa notasi yang jelas, proses bisnis berisiko ditafsirkan berbeda oleh setiap pihak yang terlibat.
Jenis-Jenis Notasi BPMN dan Fungsinya
Dalam BPMN, setiap notasi memiliki makna dan fungsi yang spesifik. Pemahaman yang tepat terhadap masing-masing notasi sangat penting agar diagram proses bisnis tidak menimbulkan ambiguitas dan dapat digunakan sebagai acuan analisis maupun implementasi sistem.

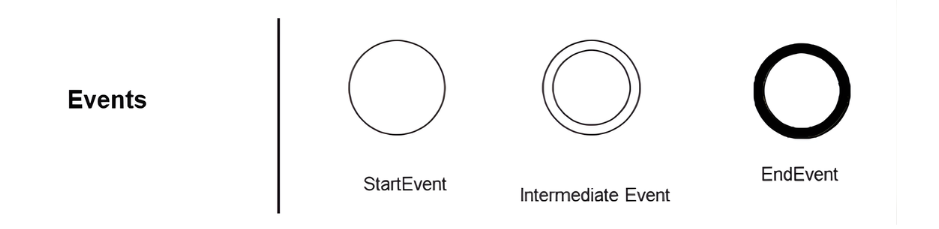

1. Event (Peristiwa)
Event merepresentasikan sesuatu yang terjadi selama proses berlangsung. Event bersifat pasif—menunjukkan kondisi, bukan aktivitas.
Jenis Event dalam BPMN
-
Start Event
Menandai titik awal suatu proses bisnis.
Contoh: diterimanya permintaan pelanggan atau masuknya data ke sistem. -
Intermediate Event
Terjadi di tengah proses dan dapat memengaruhi jalannya alur.
Contoh: menunggu persetujuan, penerimaan pesan, atau batas waktu tertentu. -
End Event
Menandai berakhirnya proses.
Contoh: proses selesai, data tersimpan, atau notifikasi dikirim.
Fungsi Event
- Menjelaskan kapan proses dimulai dan berakhir
- Menggambarkan reaksi proses terhadap kondisi tertentu
- Membantu memahami trigger dan outcome proses bisnis

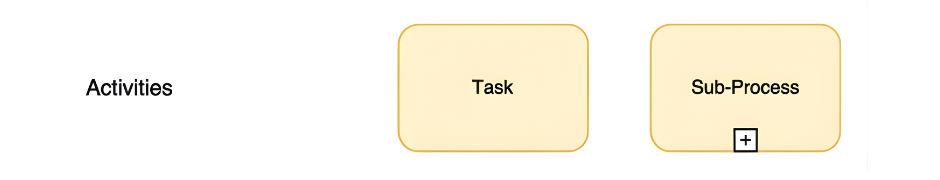

2. Activity (Aktivitas)
Activity adalah pekerjaan atau tindakan yang dilakukan dalam proses bisnis. Ini merupakan inti dari alur proses.
Jenis Activity
-
Task
Aktivitas tunggal yang tidak dapat dipecah lebih lanjut.
Contoh: input data, verifikasi dokumen, atau mengirim email. -
Sub-Process
Aktivitas kompleks yang terdiri dari beberapa task.
Contoh: proses approval yang memiliki beberapa tahapan.
Fungsi Activity
- Menggambarkan langkah kerja secara operasional
- Menjadi dasar analisis durasi, biaya, dan resource
- Membantu identifikasi aktivitas yang dapat diotomasi
3. Gateway (Percabangan dan Penggabungan Alur)
Gateway digunakan untuk mengatur logika keputusan dalam proses bisnis.
Jenis Gateway yang Umum Digunakan
-
Exclusive Gateway (XOR)
Hanya satu jalur yang dipilih berdasarkan kondisi tertentu.
Contoh: disetujui atau ditolak. -
Parallel Gateway (AND)
Beberapa aktivitas dijalankan secara bersamaan.
Contoh: proses verifikasi oleh beberapa divisi sekaligus. -
Inclusive Gateway (OR)
Satu atau lebih jalur dapat dijalankan.
Contoh: proses tambahan yang bersifat opsional.
Fungsi Gateway
- Menjelaskan pengambilan keputusan bisnis
- Mengatur logika proses secara sistematis
- Mencegah alur proses yang tidak jelas atau tumpang tindih
4. Flow (Alur Proses)
Flow menunjukkan hubungan dan urutan antar elemen BPMN.
Jenis Flow
-
Sequence Flow
Menunjukkan urutan aktivitas dalam satu proses.
Digunakan di dalam satu pool. -
Message Flow
Menunjukkan pertukaran pesan antar entitas atau proses yang berbeda.
Digunakan antar pool.
Fungsi Flow
- Menjelaskan keterkaitan antar aktivitas
- Membantu memahami dependensi proses
- Memastikan alur proses berjalan logis dan konsisten

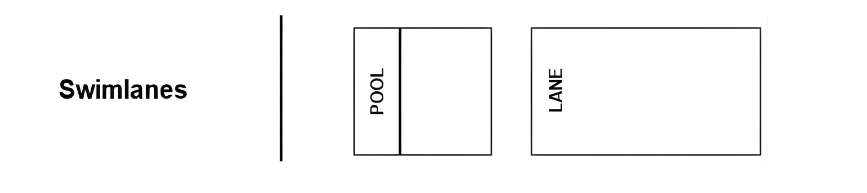

5. Pool dan Lane (Swimlane)
Pool dan Lane digunakan untuk menunjukkan siapa yang melakukan apa dalam proses bisnis.
Penjelasan Pool dan Lane
-
Pool
Merepresentasikan organisasi, sistem, atau pihak eksternal.
Contoh: perusahaan, vendor, atau customer. -
Lane
Membagi pool berdasarkan peran atau unit kerja.
Contoh: finance, legal, IT, atau operational.
Fungsi Pool dan Lane
- Memperjelas pembagian tanggung jawab
- Memudahkan analisis kolaborasi lintas divisi
- Mengurangi risiko miskomunikasi antar peran

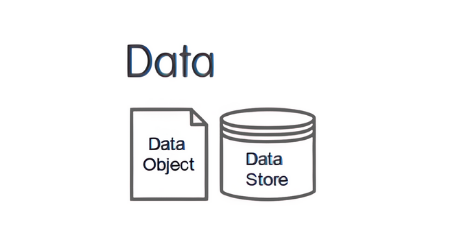

6. Data Object
Data Object menunjukkan data atau dokumen yang digunakan atau dihasilkan oleh aktivitas.
Contoh Data Object
- Formulir permohonan
- Dokumen kontrak
- Data pelanggan
Fungsi Data Object
- Memberikan konteks data dalam proses
- Membantu integrasi antara proses dan sistem
- Mempermudah dokumentasi dan audit proses

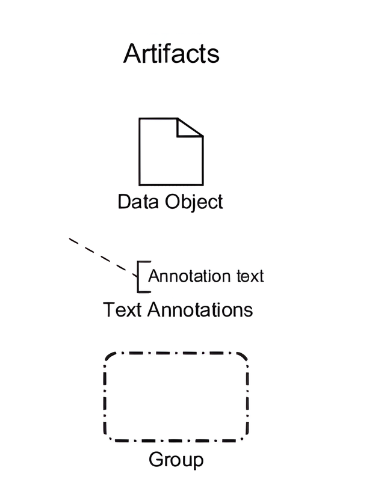

7. Artifact (Elemen Pendukung)
Artifact digunakan untuk memberikan informasi tambahan tanpa memengaruhi alur proses.
Jenis Artifact
-
Text Annotation
Catatan atau penjelasan tambahan pada diagram. -
Group
Mengelompokkan aktivitas tertentu tanpa mengubah alur.
Fungsi Artifact
- Menambah kejelasan diagram BPMN
- Membantu dokumentasi dan pemahaman stakeholder
- Menghindari kesalahan interpretasi proses
Mengapa Pemahaman Detail Notasi BPMN Sangat Penting?
Pemahaman yang tepat terhadap setiap notasi BPMN memungkinkan perusahaan untuk:
- Membuat diagram proses yang konsisten dan mudah dibaca
- Menghindari kesalahan desain proses
- Mempercepat analisis, perbaikan, dan automasi proses bisnis
Diagram BPMN yang baik bukan hanya rapi secara visual, tetapi juga akurat secara logika bisnis.
Fungsi BPMN dalam Pemodelan Proses Bisnis
Penerapan notasi BPMN memberikan berbagai manfaat strategis, antara lain:
1. Standarisasi Proses Bisnis
BPMN membantu perusahaan memiliki bahasa yang sama dalam mendefinisikan proses, sehingga mengurangi miskomunikasi.
2. Peningkatan Efisiensi Operasional
Dengan visualisasi proses yang jelas, perusahaan dapat mengidentifikasi langkah yang tidak bernilai tambah.
3. Dasar Automasi dan Pengembangan Sistem
Diagram BPMN sering digunakan sebagai acuan dalam pengembangan aplikasi dan workflow automation.
4. Transparansi dan Kontrol Proses
BPMN memudahkan monitoring dan evaluasi proses secara menyeluruh.
BPMN dalam Konteks Business Process Management (BPM)
Dalam praktik Business Process Management (BPM), BPMN berfungsi sebagai alat utama untuk:
- Analisis proses (as-is & to-be)
- Perbaikan dan optimasi proses
- Implementasi sistem berbasis proses
Dengan BPMN, transformasi proses bisnis dapat dilakukan secara terstruktur dan terukur.
Kesimpulan
Notasi BPMN merupakan standar penting dalam pemodelan proses bisnis yang membantu perusahaan memahami, mendokumentasikan, dan mengoptimalkan alur kerja secara sistematis. Melalui elemen seperti event, activity, gateway, flow, pool, dan lane, BPMN memberikan gambaran proses yang jelas dan mudah dianalisis. Penerapan BPMN yang tepat tidak hanya meningkatkan efisiensi operasional, tetapi juga menjadi fondasi kuat bagi pengembangan dan automasi sistem di dalam organisasi.
